Инструкция по настройке CAPsMAN для пакетов: wirelles, wifi-qcom и wifi-qcom-ac. Эти пакеты представляют собой отдельные поколения WiFi оборудования MikroTik. Пакет wifi-qcom и wifi-qcom-ac это представитель нового поколения MikroTik AX, а wirelles это прошлое поколение WiFi оборудования типа MikroTik AC\N.

Для настройки пакетов  wifi-qcom и wifi-qcom-ac могут используются прошивки RouterOS 7.13, 7.14, 7.15, 7.16 которые вышли в период 2023-2025 годах. Более ранее версии прошивок до RouterOS 7.12.1 уже не актуальны, т.к. пакет WiFiWave2 преобразовали в новый пакет wifi-qcom.

В примере настройки CAPsMAN для пакета wirelles используется версия прошивки RouterOS v7, но стоит отметить, что на прошивке RouterOS v6 настройка CAPsMAN ни чем не будет отличаться.

В качестве контроллера CAPsMAN используется роутер MikroTik, к которому будут подключены точки доступа WiFi. Точкой доступа WiFi может выступать любое устройство MikroTik, на котором есть WiFi модуль 2.4 или 5Ггц.

CAPsMAN vs бесшовный и быстрый WiFi роуминг

Для описания различий между WiFi оборудованием попробуем разобраться с терминологией, которая часто встречается в описании.

Бесшовный WiFi роуминг

Бесшовный WiFi роуминг — метод переключения между точками доступа WiFi, при котором не происходит потери сигнала. Оборудование MikroTik под управлением программного контроллера CAPsMAN самостоятельно переключает WiFi клиента между точками доступа, выбирая самую оптимальную точку. Бесшовный роуминг является наиболее продуктивный подходом в построении современных WiFi сетях, когда нужно организовать единую WiFi сеть для 2-ух и более WiFi устройств. Для покрытия единой WiFi сетью больших помещений, к примеру 2\3-ёх этажных домах, кафе и ресторанах, квартирах большой площадью и прочих помещениях оборудование MikroTik является лучшим выбором.

Протоколы бесшовного WiFi 802.11r, 802.11k, 802.11v поддерживаются пакетами wifi-qcom и wifi-qcom-ac на новых устройствах MikroTik AX, а также более ранних моделях MikroTik AC.

Быстрый роуминг

Быстрый роуминг — метод переключения между точками доступа WiFi, при котором возможны краткосрочные потери сигнала или его задержки.

При построении сети, между точками доступа WiFi создаются смежные зоны покрытия таким образом, чтобы при переходе из одной зоны в другую соединение WiFi имело возможность быстрого переключения. Подобное быстрое переключение позволяет оставаться в online без необходимости ручного переключения. В некоторых случаях при переходе между точками доступа может появиться задержка 200-1000мс, что негативно отражается на VoIP звонках. Такая задержка может наблюдаться в работе переносного SIP оборудования, приложениях типа Telegram, WhatsApp, Viber, Skype и прочих. Обрыв будет присутствовать при любых видеоконференциях, стриминге и скачивании файлов. Это может быть важным фактором при выборе WiFi системы для роуминга. Решение на базе быстрого роуминга CAPsMAN может подойти в том случае, если плавность перехода не так важна. Его часто устанавливают в офисах, загородных домах, квартирах и на открытой местности.

Существуют также случаи, когда переключение между точками WiFi не происходит совсем. Клиент WiFi может быть подключён к точке доступа с худшим сигналом и находиться в зоне покрытия другой точки доступа с более лучшим сигналом. Для решения задачи по переключению между точками доступа может применяться несколько методов. Первый из них, это настройка всех точек доступа на одном WiFi канале так, чтобы они не накладывались между собой и при этом предоставляли возможность клиенту автоматически выбирать точку доступа с лучшим сигналом при перемещении между зонами покрытия. Второй метод основан на том, что в настройках CAPsMAN создаётся правило принудительного отключения WiFi клиента при достижении низкого уровня сигнала. В момент такого отключения клиент сам выберет лучшую точку, к которой можно подключиться.

Fast rouming используется только в пакете wirelles и считается менее продуктивным по сравнению с новыми пакетами wifi-qcom и wifi-qcom-ac. Пакет wirelles обычно устанавливается в RouterOS v6 на оборудовании MikroTik AC\N, а также может быть установлен и в RouterOS v7.

Что такое CAPsMAN

Контроллер CAPsMAN(Controller Access Point system Manager)это программный пакет, встроенный в любой роутер MikroTik c RouterOS v6 или v7. Это означает, что не требуется дополнительных затрат для покупки аппаратных WiFi контроллеров, как это реализовано в UniFi(Ubiquity), Tp-link Omada, HP Aruba и прочих. Дополнительное оборудование типа UniFi Cloud Key или Tp-link Omada OC200(OC300) обладает точно таким же функционалом, что и MikroTik CAPsMAN.

Основная задача, которую выполняет контроллер CAPsMAN, это управление всеми WiFi устройствами MikroTik. Он позволяет создать единый центр управления трафиком и мониторинга работы WiFi сети. Настройка CAPsMAN происходит таким образом, что все точки доступа имеют общее название сети(SSID) и пароль. Все настройки автоматически применяются на точке доступа после подключения к контроллеру. Такая архитектура сети значительно облегчает управление в больших и малых сетях.

Оборудование MikroTik является лидером при выборе WiFi системы из-за соотношения цены и возможностей. Цены на WiFi оборудование находится в «золотой серединке», а возможности существенно превосходят более дорогих конкурентов. Из популярных дополнений, которые можно применить по отношению к WiFi сети, используется: гостевая WiFi сеть, ограничения по скорости интернета, расписание пользования WiFi сетью, ограничения по доступу к локальным ресурсам, а также различные настройки маршрутизации при использовании исходящих VPN туннелей.

Настройка CAPsMAN на роутере MikroTik

В рассмотренном примере будет использоваться роутер MikroTik RB4011iGS+5HacQ2HnD-IN и точки доступа MikroTik cAP ac. Для настройки CAPsMAN может быть использован любой роутер лицензией с RouterOS Level 4 и выше, а в качестве точки доступа WiFi любая точка из поколения MikroTik AC или N.

В качестве прошивки используется RouterOS v7 и пакет wireless, но в прошивке RouterOS v6 настройка полностью идентична.

Предполагается, что роутер MikroTik RB4011iGS+5HacQ2HnD-IN находится в базовой конфигурации, на нём работает локальная сеть(LAN) и доступен выход в интернет(WAN). С описанием конфигурации можно ознакомиться в инструкции Настройка MikroTik Routerboard, базовая конфигурация роутера →

Представленная настройка CAPsMAN будет содержать возможность подключения модулей WiFi для 2.4 и 5Ггц.

Включить CAPs Manager

Первым делом нужно включить контроллер CAPsMAN. Точки доступа будут находить активированный контроллер автоматически. Рекомендация общей пришивки для всех CAP устройств крайне желательна к применению, т.к. отличия в конфигурации CAPsMAN и точки доступа WiFi могут привести к нестабильной работе WiFi.

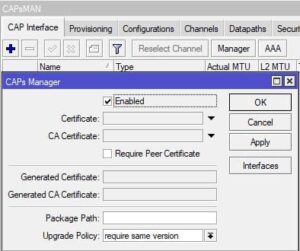

Настройка находится в CAPsMAN→CAP Interface→Manager

• Enabled = yes включить контроллер CAPsMAN;
• Upgrade Policy = require same version версия RouterOS точки доступа должна быть точно такой же как и версия прошивки контроллера CAPsMAN.

Настройка CAPs Channel

В разделе CAPsMAN Channels происходит настройка модулей WiFi, а именно частоты, ширины канала и поддерживаемые стандартов WiFi.

Представленное сочетание Control Channel Width и Extension Channel позволить использовать всю ширину канала. Для канала 2.4Ггц ширина будет 20/40Мгц, а для 5Ггц — 20/40/80Мгц. На практике такие характеристики частотных каналов позволяют использовать WiFi соединение на скорости 30-40Мб\с для 2.4Ггц и 150-200Мб\с для 5Ггц.

Если рядом с WiFi точками находятся много соседей на частоте 2.4Ггц, следует сократить ширину канала до 20Мгц, установив в Extension Channel значение disabled.

Настройка находится в CAPsMAN→Channels

• Name — название настроек частотных каналов. В примере используются сокращения 2G и 5G для удобства, они ассоциируются с частотой 2.4 Ггц и 5Ггц соответственно;
• Frequency — список частотных каналов. В примере c 2G перечислены непересекающиеся каналы 1(2412), 6(2437) и 11(2462), только эти значение будет выбраны точками доступа WiFi. Такой подход обеспечит максимальную производительность на частоте 2.4 Ггц. Для случая с 5G такой подход не актуальный, т.к. в частоте 5Ггц на много больше частотных каналов и использование 5Ггц WiFi обеспечивает высокую скорость. Поэтому в варианте с 5G будет выбран автоматический выбор частоты.
• Skip DFS Channels = yes — не использовать DFS каналы. В противном случае наблюдается ситуация, когда на точке доступа WiFi выбирается частота, которая потом не видна на клиенте(смартфон, ноутбук).

Настройка CAPs Datapath

Настройки CAPsMAN Datapaths управляют аспектами, связанными с пересылкой данных. Существует 2 основных режима переадресации:

• Local Forwarding — трафик, который будет приходить от клиента будет обрабатываться контроллером CAPsMAN (чек бокс не установлен) или самой точкой доступа(с активным чек боксом). Это можно применять для разгрузки центрального маршрутизатора, который помещает виртуальные интерфейсы, созданные CAPsMAN, в локальный бридж(Bridge). Local Forwarding не подходит для гостевой сети. В случае с гостевой сетью, параметр Local Forwarding минует бридж(Bridge) и тем самым обрабатывает пакет только на L2. Как следствие — процессор не задействуется и нельзя воспользоваться Firewall.

!!! Если параметр активирован, значение параметры Datapaths→Bridge будет игнорироваться.

• Client To Client Forwarding — разрешение обмена трафика между клиентами. Для примера: в гостевой сети необходимо запретить такой обмен, а вот в локальной сети — разрешить.

В примере сделано так, чтобы WiFi пакеты сразу попадали в локальную сеть(LAN), по аналогии с проводными подключениями, а также активирована возможность общения между WiFi клиентами.

Настройка находится в CAPsMAN→Datapaths

Настройка CAPs Security

В разделе CAPsMAN Security Cfg. находятся настройки связанные с аутентификацией клиентов или другими словами тут задаётся пароль для подключения к WiFi сети. Другие параметры из раздела безопасности имеются значения, которые рекомендованы для использования в любых WiFi сетях.

Настройка находится в CAPsMAN→Security Cfg.

• Authentication Type = WPA2 PSK. Новая версия метода шифрования WPA с поддержкой надёжного стандарта AES;
• Encryption = aes ccm. Более безопасный протокол шифрования WPA, основанный на надежном AES (расширенный стандарт шифрования). AES следует выбирать на всех устройствах, вместо устаревшего TKIP;
• Group Encryption = aes ccm;
• Group Key Update = 00:20:00. Частота обновления пароля между CAPsMAN и клиентом WiFi.
• Passpharase = WiFi_PASSWORD. Парольная фраза для WPA2.

Настройка CAPs Configuration

В разделе CAPsMAN Configurations нужно добавить две отдельные конфигурации, но суть их в одном — указать ссылки на произведенные ранее настроить в разделах Channels, Datapaths, Security Cfg. Будет рассмотрена конфигурация для частоты 2,4ГГц, а 5ГГц, настраивается по абсолютной аналогии.

Если при подключении точки доступа к CAPsMAN выводится ошибка country does not match locked, параметр Country следует оставить пустым.

Настройка находится в CAPsMAN→Configurations

• Name = 2G. Наименование конфигурации, значение произвольное;
• Mode = ap. Подключаемые устройства будут работать в режиме точки доступа WiFi;
• SSID = Home. Название WiFi сети;
• Country = no_country_set. Не устанавливать региональные ограничение мощности, частоты и ширины канала;
• Installation = any;
• HT Tx Chains = 0,1,2,3. Количество антенн, которое будет задействовано на точке доступа в режиме приёма и передачи. Такой выбор эквивалентен MIMO 4X4 и работает только при условии аппаратной поддержки со стороны точки доступа;
• HT Rx Chains = 0,1,2,3;
• Channel = 2G. Заготовленный ранее шаблон работы на частоте 2Ггц;
• Datapath = Datapath. Заготовленный ранее шаблон Datapath;
• Security = Security. Заготовленный ранее шаблон Security.

Настройка CAPs Provisioning

В разделе CAPsMAN Provisioning задано условие, которое сравнивает значение параметра hw-supported-modes с каждым WiFi модулем, который совершает попытку подключиться к CAPsMAN. В случае успеха, на модуль будет запровижинена конфигурация, указанная в Master Configuration. Это финальный раздел по настройке CAPsMAN.

Action — действия, которые следует предпринять, если совпадения правил указаны следующими параметрами:

• create-disabled — создавать отключенные статические интерфейсы для radio. То есть интерфейсы будут привязаны к radio, но raio не будет работать до тех пор, пока интерфейс не будет включен вручную;
• create-enabled — создавать включенные статические интерфейсы. То есть интерфейсы будут привязаны к radio и радио будет работать;
• create-dynamic-enabled — создавать разрешенные динамические интерфейсы. То есть интерфейсы будут привязаны к radio, и radio будет работать;
• none — ничего не делать, оставить radio в неподготовленном состоянии.

name-format — указать синтаксис создания имени интерфейса CAP:

• cap — имя по умолчанию;
• identity — имя системного удостоверения CAP boards;
• prefix — имя из значения префикса имени;
• prefix-identity — имя из значения префикса имени и имени системного идентификатора CAP boards.

Настройка находится в CAPsMAN→Provisioning

/caps-man channel
add band=2ghz-b/g/n control-channel-width=20mhz extension-channel=XX \
frequency=2412,2437,2462 name=2G
add band=5ghz-a/n/ac control-channel-width=20mhz extension-channel=XXXX name=\
5G skip-dfs-channels=yes
/caps-man datapath
add client-to-client-forwarding=yes local-forwarding=yes name=Datapath
/caps-man security
add authentication-types=wpa2-psk encryption=aes-ccm group-encryption=aes-ccm \
group-key-update=20m name=Security passphrase=11223344
/caps-man configuration
add channel=2G country=no_country_set datapath=Datapath installation=any \
mode=ap name=2G rx-chains=0,1,2,3 security=Security ssid=Home tx-chains=\
0,1,2,3
add channel=5G country=no_country_set datapath=Datapath installation=any \
mode=ap name=5G rx-chains=0,1,2,3 security=Security ssid=Home tx-chains=\
0,1,2,3
/caps-man manager set enabled=yes upgrade-policy=require-same-version
/caps-man provisioning
add action=create-dynamic-enabled hw-supported-modes=ac master-configuration=\
5G name-format=prefix-identity name-prefix=5G
add action=create-dynamic-enabled hw-supported-modes=gn master-configuration=\
2G name-format=prefix-identity name-prefix=2G

Настройка подключения к CAPsMAN, режим CAP на точке доступа

После того, как будет проделаны все настройки CAPsMAN, нужно перейти к настройке самой точки доступа, как правило это или отдельное устройство или WiFi модуль на самом роутере.

Первый делом нужно сбросить настройки точки доступа WiFi к пустой конфигурации. Это нужно применить только для подключаемой точки доступа WiFi!

Частым случаем можно встретить ситуацию, когда точка доступа WiFi находится в заводской конфигурации с активными настройками, аналогичными роутеру. На практике это создаёт проблему для доступа к точке доступа по первому Ethernet порту из-за активного Firewall на нём, который блокирует все входящие соединения. Для решения данной ситуации есть три метода:

• В случае с моделями типа MikroTik cAP ac, у которых 2 Ethernet порта, точку доступа нужно подключить одновременно двумя портами в локальную сеть. Доступ по второму порту обеспечит вход в настройки точки доступа;
• К точке доступа можно подключиться по WiFi, обычно это открытая WiFi сеть без пароля, которая имеет название MikroTik-XXXXXX;
• Точку доступа можно перевести в режим CAP с помощью кнопки Reset. Для активации этого режима следует удерживать кнопку Reset 10 секунд.

Создание Bridge на точке доступа

Параметр Admin. MAC Address следует скопировать с параметра MAC Address и если точка доступа в сети не одна, необходимо контролировать его уникальность. Т.е. если MAC Address будет совпадать MAC Address другой точки доступа, проще всего создать ещё один Bridge, у которого будет уже другой MAC Address.

Настройка находится в Bridge→Bridge

Добавление портов в Bridge для точки доступа

В Bridge нужно добавить все Ethernet порты.

Настройка находится в Bridge→Ports

Присвоить идентификатор для точки доступа

Это признак отличия позволит лучше ориентироваться среди списка подключаемого оборудования, а также мониторинге подключаемых WiFi клиентов, таких как смартфон или ноутбук.

Настройка находится в System→Identity

Подключить точку доступа к CAPsMAN

Это завершающий этап, на котором WiFi модули MikroTik роутера или точки доступа будут делегированы под управление CAPsMAN.

Настройка находится в Wireless→WiFi Interfaces

• Enabled = yes включение режима CAP;
• Interfaces — интерфейсы WiFi, которые подключатся к CAPsMAN;
• Discovery Interfaces — интерфейс, на котором через broadcast будет совершён поиск CAPsMAN;
• Bridge — указан локальный Bridge, в который динамически будут давлены интерфейсы точки доступа.

/interface bridge
add admin-mac=02:F1:41:46:46:E2 auto-mac=no name=Bridge-LAN
/interface wireless
# managed by CAPsMAN
# channel: 2462/20-eC/gn(28dBm), SSID: Home, CAPsMAN forwarding
set [ find default-name=wlan1 ] ssid=MikroTik station-roaming=enabled
# managed by CAPsMAN
# channel: 5200/20-eCee/ac(14dBm), SSID: Home, CAPsMAN forwarding
set [ find default-name=wlan2 ] ssid=MikroTik station-roaming=enabled
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/user group
set full policy="local,telnet,ssh,ftp,reboot,read,write,policy,test,winbox,pas\
sword,web,sniff,sensitive,api,romon,dude,tikapp"
/interface bridge port
add bridge=Bridge-LAN interface=ether1
add bridge=Bridge-LAN interface=ether2
/interface wireless cap
set bridge=Bridge-LAN discovery-interfaces=Bridge-LAN enabled=yes interfaces=\
wlan1,wlan2
/ip dhcp-client
add disabled=no interface=Bridge-LAN
/system identity
set name=MikroTik-AP-3
/system scheduler
add name=Auto-Upgrade-Firmware on-event="if ([/system routerboard get current-\
firmware] != [/system routerboard get upgrade-firmware]) do={\r\
\n/system routerboard upgrade\r\
\n:delay 15s\r\
\n/system reboot\r\
\n}" policy=\
ftp,reboot,read,write,policy,test,password,sniff,sensitive,romon \
start-time=startup
/tool romon
set enabled=yes

Успешное подключение точки доступа выглядит так. Из скриншота видно, что оба WiFi модуля теперь управляются контроллером CAPsMAN.

А список CAP интерфейсов на контроллере CAPsMAN будет отображать все подключенные radio модули

Список подключенных клиентов будет иметь соответствующий вид

По данному списку легко просмотреть к какой из точек подключен клиент, а также уровень сигнала, который может указать на возможные проблемы со скоростью.

Обновление настроек CAPsMAN для подключенных точек доступа MikroTik WiFi

Изменения настроек CAPsMAN будет автоматически применены на подключенных точках доступа WiFi. Если этого не произошло, такое обновление можно вызвать ручным методом.

Настройка находится в CAPsMAN→Remote CAP→Provision

Настройка CAPsMAN для быстрого роуминга в MikroTik

Термин бесшовный роуминг следует взять в «», т.к. он не соответствует действительности. Оборудование MikroTik типа AC и N в пакете wirelees не поддерживает технологию бесшовного роуминга, т.е. ни контроллер CAPsMAN ни точка доступа WiFi не занимаются переключением клиента во время миграции от одной точки доступа к другой. Все эти процессы ложатся на самого WiFi клиента, а MikroTik обеспечивает лишь быстрое переключение, тем самым сокращая потерю сигнала. Быстрый роуминг достигается добавлением правила, в котором указывается, что если у клиента слабый сигнал его нужно отключить. Это способствует повторному подключению клиента к более мощной WiFi точке.

ВАЖНО!!! Часто это правило может быть причиной лишнего обращения в службу поддержки, т.к. 1Мб со стороны клиента это лучше, чем неудачная попытка подключиться к точке доступа с уровнем сигнала ниже -85dbi.

add action=reject allow-signal-out-of-range=10s disabled=no interface=all \
signal-range=-120..-85 ssid-regexp=""

Настройка CAPsMAN для гостевого WiFi в  MikroTik

Гостевая сеть в современной сетевой инфраструктуре может решать ряд задач:

1. Упрощённый(быстрый) доступ к интернету: запоминающий(лёгкий) пароль, нет необходимости создавать список устройств для доступа с привязкой по MAC адресу;
2. Ограничения по совместному доступу для устройств таких как смартфоны и ноутбук. Если пользователю WiFi устройства достаточно только выхода в Интернет, нет необходимости открывать ему всю сеть. Подобные ограничения не только защищают корпоративную или частную сети, но и также препятствует горизонтальному распространению нежелательного ПО(вирусы);
3. Ограничение по скорости, времени доступа и тд.

Настройка CAPsMAN для гостевого WiFi  будет состоять из параллельной настройки конфигурации для гостевой сети, дополнительным правилам Firewall, а также ограничения по скорости.

Со стороны точки доступа WiFi ни каких дополнительных настроек производить не нужно! Применённая ниже конфигурация добавит динамические интерфейсы для гостевого WiFi автоматически. Так выглядит CAP Interface в инфраструктуре, где присутствует локальная сеть(LAN) и гостевая WiFi.

Итак приступим.

Первым делом будет создан Bridge, в который будут помещены виртуальные интерфейсы точек доступа WiFi. Данный Bridge будет также иметь отдельную адресацию, которая позволит в полной мере не только отделить пользователей гостевой WiFi, но и также полноценно описать любого рода ограничения.

Создание Bridge для гостевой WiFi

Настройка находится в Bridge→Bridge

Настройка CAPs Datapaths для гостевой WiFi

Клиенты гостевого WiFi не будут иметь возможности общаться друг с другом, за таким поведение следит параметр Client To Client Forwarding. Все пакеты будут заворачиваться в Bridge-Guest на контроллере CAPsMAN, что позволит использовать Firewall в целях ограничения гостевого WiFi к локальным ресурсам.

Настройка находится в CAPsMAN→Datapaths

Настройка CAPs Security, пароль для гостевой WiFi

Рекомендуется создавать простые пароли, чтобы пользователи гостевой сети могли с лёгкость ввести пароль для WiFi.

Настройка находится в CAPsMAN→Security Cfg.

Настройка CAPs Configuration для гостевой WiFi

В разделе Configurations необходимо по указать ранее созданные Datapath и Security, а также определить имя гостевой WiFi сети.

Настройка находится в CAPsMAN→Configurations

Настройка CAPs Provisioning для гостевой WiFi

Конфигурации гостевой WiFi сети следует указать как Slave Configuration, для Provisioning частоты 2G и 5G. Это позволит создать дополнительный виртуальный WiFi интерфейc на точке доступа с гостевой сетью.

Настройка находится в CAPsMAN→Provisioning

/interface bridge
add admin-mac=1A:F2:12:3E:E7:31 auto-mac=no name=Bridge-Guest
/caps-man datapath
add bridge=Bridge-Guest name=Datapath-Guest
/caps-man security
add authentication-types=wpa2-psk encryption=aes-ccm group-encryption=aes-ccm \
group-key-update=1h name=Security-Guest passphrase=XXXXYYYY
/caps-man configuration
add datapath=Datapath-Guest \
name=Guest security=Security-Guest ssid=W8_Guest
/caps-man provisioning
add action=create-dynamic-enabled hw-supported-modes=gn master-configuration=\
2G name-format=prefix-identity name-prefix=2G slave-configurations=Guest
add action=create-dynamic-enabled hw-supported-modes=ac master-configuration=\
5G name-format=prefix-identity name-prefix=5G slave-configurations=Guest

На этом настройка CAPsMAN завершена и можно переходить к настройке сети для гостевого WiFi.

Настройка сети для гостевого WiFi в CAPsMAN MikroTik

Ниже будет произведена настройка адресации для гостевого WiFi, по аналогии как это сделано в базовой конфигурации для сети типа LAN.

Настройка IP адреса для Bridge guest

Настройка находится в IP→Addresses

Настройка DHCP сервера для гостевого WiFi

Настройка находится в IP→DHCP Server

Настройка DNS сервера для гостевого WiFi

Использование роутера MikroTik в качестве DNS сервера является абсолютно оправданным решением. Это не будет иметь угрозы со стороны безопасности, но и также позволит экономить и управлять DNS запросами.

Настройка находится в IP→DNS

/ip pool
add name=Ip-Pool-Guest ranges=174.16.0.100-174.16.0.254
/ip dhcp-server
add address-pool=Ip-Pool-Guest disabled=no interface=Bridge-Guest lease-time=\
4h name=DHCP-Guest
/ip address
add address=174.16.0.1/24 interface=Bridge-Guest network=174.16.0.0
/ip dhcp-server network
add address=174.16.0.0/24 dns-server=174.16.0.1 gateway=174.16.0.1 netmask=24
/ip dns
set allow-remote-requests=yes

Настройка Firewall для гостевого WiFi в CAPsMAN MikroTik

Принцип настройки Firewall для гостевого WiFi будет сводиться к тому, что пользователю гостевого WiFi будет разрешен доступ только в интернет(+ локальные DNS запросы к роутеру MikroTik), а все остальные направления будут запрещены. Располагать правила Firewall для гостевой сети следует выше правил запрета из-за принципа работы Firewall сверху вниз.

Настройка Firewall для гостевого WiFi

Настройки Firewall для гостевого WiFi следует располагать выше правил типа drop для интерфейсов !LAN.

Настройка находится в IP→Firewall

/ip firewall filter
add action=accept chain=forward comment=Guest-WiFi in-interface=Bridge-Guest \
out-interface-list=WAN
add action=accept chain=input dst-port=53 in-interface=Bridge-Guest protocol=\
udp
add action=drop chain=forward in-interface=Bridge-Guest
add action=drop chain=input in-interface=Bridge-Guest

Ограничение скорости для гостевого WiFi в CAPsMAN MikroTik

Чтобы пользователи гостевого WiFi не имели существенного влияния на производительность основной сети, можно обратиться к такому инструменту как ограничение скорости.

Первым делом нужно проконтролировать статус правила Firewall такого как Faststrack connection и отключить его. Причина отключения Faststrack connection в Firewall в том, что правило позволяет миновать раздел Queues, который как раз занимается очередями и будет контролировать ограничение скорости для пользователей гостевого WiFi.

Отключение Faststrack connection

Настройка находится в IP→Firewall

Настройка ограничение скорости для гостевого WiFi

В указанном примере для гостевой сети будет использоваться лимит в скорости равный 10Мб\с для направлений download и upload.

Настройка находится в Queuses→Simple Queues

• Target — указать подсеть, к которой будут применяться ограничения по скорости;
• Dst. — исходящий Интернет интерфейс;
• Max. Limit — лимит по скорости.

/queue simple
add dst=ether1 max-limit=10M/10M name=Queue-Guest-WiFi target=174.16.0.0/24

Поддержка бесшовного WiFi 6 роуминга в MikroTik AX

Оборудование MikroTik в новом пакете wifi-qcom(WiFiWave2) и wifi-qcom-ac начинает поддержку проколов бесшовного WiFi, а именно 802.11r/k/v. И для ценителей WiFi от MikroTik это настоящий прорыв в беспроводных технологиях. Больше ни какого быстрого роуминга, WiFi начинает работать бесшовно. Совершая аудио или видео звонок через Telegram, Whatsapp, Viber, Skype ваше устройство Iphone(IOS) или Android будет плавно переключаться между точками доступа WiFi без потери качества сигнала. И более того, устройство не само переключается между точками доступа WiFi, а именно контроллер CAPsMAN wifi-qcom совершает это переключение, благодаря поддержке проколов 802.11r/k/v.

Именно бесшовный WiFi это то, что все хотят видеть в своей сетевой инфраструктуре пользователи, когда рядом с роутером MikroTik появляется дополнительная точка доступа WiFi. В CAPsMAN wifi-qcom можно подключить новые устройства MikroTik AX, а также прошлое поколение MikroTik AC\N на базе процессора ARM.

Настройка нового CAPsMAN используя пакет wifi-qcom

Настройка контроллера CAPsMAN wifi-qcom в новой версии прошивки RouterOS 7.13 будет производиться на центральном роутере MikroTik hAP ax2, прошивка которого обновлена до RouterOS  7.14.3. Роутер MikroTik hAP ax2 находится в базовой конфигурации, а CAPsMAN wifi-qcom конфигурация будет выгружена в текстовый вид в конце текущего раздела.

Если прошивка будущего контроллера CAPsMAN будет ниже чем RouterOS 7.13, ее следует обновить. Обычно это происходит в два этапа:

• обновление прошивки до RouterOS 7.12.1(подготовка пакетов до преобразования);
• обновление прошивки до актуальной RouterOS 7.14.3(переход на новый WiFi пакет wifi-qcom вместо WiFiWave2).

Настройка находится в System→Packages

После обновление прошивки до последней актуальной версии, в списке пакетов должно отображаться два элемента: routeros и wifi-qcom. Этот обновленный список и будет означать успешное обновление, на котором будет основана вся последующая настройка CAPsMAN wifi-qcom.

Настройка CAPsMAN wifi-qcom Channel, частотные каналы

В разделе WiFi Channel будут описаны характеристики WiFi модулей, которые будут подключиться к CAPsMAN и принимать от него соответствующие настройки частотных каналов.

Настройка находится в WiFi→Channel

• Band — версия WiFi 6 стандарта(A, N, AX и тд);
• Channel Width — ширина канала;
• Frequency – список частотных каналов. В примере перечислены непересекающиеся каналы 1(2412), 6(2437) и 11(2462), только эти значение будет выбраны точками доступа WiFi 6. Такой подход обеспечит максимальную производительность на частоте 2G. Для 5G рекомендуется оставить параметр Frequency пустым.

• Skip DFS Channels = 10min CAC — не использовать DFS каналы. В противном случае наблюдается ситуация, когда на точке доступа WiFi выбирается частота, которая потом не видна на клиенте(смартфон, ноутбук).

Настройка CAPsMAN wifi-qcom Security, установка пароля

• Authentication Types = WPA2 PSK — метод шифрования WPA с поддержкой надёжного стандарта AES;
• Group Key Update = 00:20:00 — частота обновления пароля между CAPsMAN и клиентом WiFi;
• Passphrare = WiFi_PASSWORD — парольная фраза для WPA2.
• ft=yes ft-over-ds=yes — активирует бесшовный WiFi в MikroTik(новые параметры в прошивке RoutesOS 7.13 и выше).

FT(Fast Transition) это протокол 802.11r который обеспечивает технологию хранения ключей шифрования всех точек доступа WiFi. В этом стандарте предусматривается режим over-ds. При использования режима FT возможна небольшая пауза в голосовых сервисах, но сессия при этом обрываться не будет.

Over Ds клиент WiFi подключается к новой точке доступа перед миграцией, через точку доступа, на которой установлено активное подключение. Т.е. анализ подключения к точке доступа WiFi-2 происходит на моменте уже установленного подключения к WiFi-1. И если параметры соединения к WiFi-2 будут лучше чем у WiFi-1, то произойдёт переключение или иными словами бесшовный роуминг продемонстрирует свою работу на практике.

Настройка CAPsMAN wifi-qcom Configuration

В разделе Configuration нужно собрать конфигурацию для WiFi модулей из заранее подготовленных шаблонов. Такой метод позволяет хранить соответствующие настройки в распределённых разделах, пароли в Security, частотные каналы в Channels. А самое важно — этим удобно пользоваться.

Настройка находится в WiFi→Configuration

Настройка CAPsMAN wifi-qcom Provisioning

В разделе Provisioning подготавливаются фильтры, как именно будут конфигурации CAPsMAN wifi-qcom применяться на точке доступа. К примеру если на точке доступа имеется модуль WiFi 2GHz AX, то ему будет присвоена конфигурация 2G как основная.

Настройка находится в WiFi→Provisioning

• Supported Bands = 2GHz AX\5GHz AX — будет распространяться на соответствующий WiFi модуль;
• Action = create dybanic enabled — интерфейсы в CAPsMAN wifi-qcom будут создавать автоматически;
• Master Configuration = 2G\5G — основная конфигурация, которая будет применяться на WiFi модуле точки доступа(была заранее подготовлена в разделе Configuration);
• Slave Configuration — применяется для настройки Multi-SSID;
• Name Format = 2G-%I — префикс, который будет добавляться для вновь созданных интерфейсов в CAPsMAN wifi-qcom.

Включить CAPsMAN wifi-qcom в MikroTik AX

Настройка находится в WiFi→Remote CAP→CAPsMAN

• Enabled = yes — включить контроллер бесшовного WiFi CAPsMAN wifi-qcom;
• Update Policy = require same version — версии прошивок точек доступа MikroTik должны быть такой же версии, что и контроллер CAPsMAN wifi-qcom. Это обеспечивает лучшую совместимость при выходе новых версий прошивок и исключает ситуацию, когда разные версии прошивок могут быть причиной сбоя работы WiFi. Если тип CPU у точки доступа будет совпадать с типом CPU в CAPsMAN wifi-qcom, то прошивка для точки доступа будет скачана с CAPsMAN wifi-qcom устройства. Если тип CPU будет отличный или прошивку на точке доступа нужно установить вручную, то точка доступа не подключится к CAPsMAN wifi-qcom.

Подключить роутер MikroTik AX к новому CAPsMAN wifi-qcom

Роутер MikroTik hAP ax2 имеет два WiFi модуля 2GHz AX и 5GHz AX, которые нужно подключить к CAPsMAN wifi-qcom. Этот метод подключения является индивидуальным и отличается от подключения точки доступа WiFi, т.к. контроллер бесшовного WiFi находится непосредственно на самом роутере MikroTik.

Указать путь к CAPsMAN wifi-qcom в MikroTik AX

Настройка находится в WiFi→CAP

• Enabled = yes — включить на точке доступа режим CAP, т.е. точка будет пытаться найти и подключиться к CAPsMAN wifi-qcom;
• CAPsMAN Addresses = 127.0.0.1 — подключиться к CAPsMAN wifi-qcom, который находится на самом роутере.

Включить CAPsMAN для wifi1 и wifi2

• Manager = capsman — использовать конфигурацию CAPsMAN wifi-qcom.

Настройка находится в WiFi→WiFi→wifi1\wifi2

Выгрузка настроек нового CAPsMAN wifi-qcom на базе MikroTik AX

# 2024-05-18 12:42:59 by RouterOS 7.14.3
# software id = P4A7-BFN9
#
# model = C52iG-5HaxD2HaxD
# serial number = HE508HJ2TMX
/interface bridge
add admin-mac=CA:D7:EC:B6:EC:B2 auto-mac=no name=Bridge-LAN port-cost-mode=\
short
/interface wifi channel
add band=2ghz-ax disabled=no frequency=2412,2437,2462 name=2G
add band=5ghz-ax disabled=no name=5G skip-dfs-channels=10min-cac
/interface wifi datapath
add bridge=Bridge-LAN disabled=no name=Datapath
/interface wifi security
add authentication-types=wpa2-psk disabled=no ft=yes ft-over-ds=yes group-key-update=20m \
name=Security passphrase=10203040
/interface wifi configuration
add channel=2G datapath=Datapath disabled=no mode=ap name=2G security=\
Security ssid=nastrojka-mikrotik.ukr
add channel=5G datapath=Datapath disabled=no mode=ap name=5G \
security=Security ssid=nastrojka-mikrotik.ukr
/interface bridge port
add bridge=Bridge-LAN interface=ether1 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether2 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether3 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether4 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether5 internal-path-cost=10 path-cost=10
/interface wifi cap
set caps-man-addresses=127.0.0.1 enabled=yes
/interface wifi capsman
set enabled=yes interfaces="" package-path="" require-peer-certificate=no \
upgrade-policy=require-same-version
/interface wifi provisioning
add action=create-dynamic-enabled disabled=no master-configuration=2G \
name-format=2G-%I supported-bands=2ghz-ax
add action=create-dynamic-enabled disabled=no master-configuration=5G \
name-format=5G-%I supported-bands=5ghz-ax
/ip dhcp-client
add interface=Bridge-LAN
/system clock
set time-zone-name=Europe/Kiev
/system identity
set name=MikroTik-CAPsMAN
/system note
set show-at-login=no

Подключение точки доступа MikroTik AX к новому CAPsMAN wifi-qcom

В качестве точки доступа будут использоваться MikroTik cAP ax. Общая задача звучит так:

• Точка доступа должна загружать настройки WiFi 6 с контроллера CAPsMAN wifi-qcom;
• Все Ethernet порты должны типа LAN.

Сброс настроек на точке доступа MikroTik AX

Настройка точки доступа MikroTik cAP ax будет производиться в ручном режиме, поэтому конфигурацию нужно сбросить на пустую. Сброшенная конфигурация не будет содержать ни каких настроек.

Настройка находится в System→Reset Configuration

Создание Bridge на точке доступа MikroTik AX

Параметр Admin. MAC Address следует скопировать с параметра MAC Address и если точка доступа в сети не одна, необходимо контролировать его уникальность.

Настройка находится в Bridge→Bridge

Добавление портов в Bridge для точки доступа MikroTik AX

В Bridge нужно добавить все Ethernet порты. Как правило ether1 работает как uplink через poe инжектор, а ether2 используется как LAN.

Настройка находится в Bridge→Ports

Настройка идентификатора для точки доступа MikroTik AX

Для того, чтобы в списке устройств можно было отличить одно устройство от другого, рекомендуется использовать идентификаторы. Точки доступа можно наделять общим идентификатором по принадлежности к помещению или типу устройств.

Настройка находится в System→Identity

Настройка DHCP client на точке доступа MikroTik AX

Сетевые настройки точки доступа WiFi будут присваиваться автоматически от основного роутера MikroTik. У точки доступа MikroTik AX появится IP адрес, а также будет работать интернет.

Настройка находится в IP→DCHP client

Обновление прошивки на точке доступа MikroTik AX

Версия прошивки точки доступа WiFi должна быть выше или равна версии RouterOS 7.13, иначе пакеты точки и CAPsMAN wifi-qcom будут отличаться и это может быть причиной некорректной работой WiFi сети. Старый пакет имеет название WiFiWave2, а новый wifi-qcom. Рекомендуется обновлять прошивку до самой последней версии RouterOS(latest). Если версия прошивки точки доступа к примеру будет 7.14.3, а у CAPsMAN 7.14.2 и включён параметр Update Policy = require same version, точка доступа успешно подключится.

Настройка находится в System→Packages→Check For Updates

Создать Datapath на точке доступа MikroTik AX

Текущая настройка Datapath будет применять для основной WiFi сети, т.е. все пакеты от точки будут работать через LAN порты.

Настройка находится в WiFi→Datapath

Подключиться к CAPsMAN wifi-qcom

Настройка находится в WiFi→CAP

• Discovery Interfaces = Bridge-LAN — интерфейсы, на которых будут активирован автоматический поиск контроллера бесшовного WiFi CAPsMAN wifi-qcom.

Использовать CAPsMAN Manager

Настройка находится в WiFi→wifi1\wifi2→Configuration

• Manager = capsman — использовать конфигурацию CAPsMAN wifi-qcom.

Использовать Local Forwarding

Для использовании опции local forwarding на точке доступа нужно в настройках каждого радиомодуля(wifi1 и wifi2) выбрать локальный Datapath.

Настройка находится в WiFi→wifi1\wifi2→Datapath

Обзор списка подключенных точек доступа MikroTik AX

Если по какой-то причине точка доступа отображается в этом списке, но ещё не работает в CAPsMAN wifi-qcom, можно воспользоваться командой Provisioning, которая применит на точке доступа MikroTik AX текущую CAPsMAN wifi-qcom конфигурацию.

Настройка находится в WiFi→Radio→Provision

Выгрузка настроек точки доступа MikroTik AX

# 2024-05-18 13:10:11 by RouterOS 7.14.3
# software id = D78K-RS7N
#
# model = cAPGi-5HaxD2HaxD
# serial number = HEG08PW6WBW
/interface bridge
add admin-mac=16:0A:05:A2:6A:A5 auto-mac=no name=Bridge-LAN
/interface wifi datapath
add bridge=Bridge-LAN disabled=no name=Datapath
/interface wifi
# managed by CAPsMAN
# mode: AP, SSID: nastrojka-mikrotik.ukr, channel: 5500/ax/Ceee
set [ find default-name=wifi1 ] configuration.manager=capsman .mode=ap \
datapath=Datapath disabled=no
# managed by CAPsMAN
# mode: AP, SSID: nastrojka-mikrotik.ukr, channel: 2412/ax/Ce
set [ find default-name=wifi2 ] configuration.manager=capsman .mode=ap \
datapath=Datapath disabled=no
/interface bridge port
add bridge=Bridge-LAN interface=ether1
add bridge=Bridge-LAN interface=ether2
/interface wifi cap
set discovery-interfaces=Bridge-LAN enabled=yes
/ip dhcp-client
add interface=Bridge-LAN
/system clock
set time-zone-name=Europe/Kiev
/system identity
set name=MikroTik-cAP-ax
/system note
set show-at-login=no

Тест скорости нового CAPsMAN wifi-qcom на MikroTik AX

По сравнению с MikroTik AC, новый CAPsMAN на MikroTik AX демонстрирует достойные показатели.

Тест скорости MikroTik AC

Тест скорости MikroTik AX

Совместимость между MikroTik AX и AC, обзор пакетов RouterOS v7

С выходном AX устройств стало понятным, что MikroTik не позаботился об обратной совместимости со старой линейкой AC\N устройств, которые занимали лидирующую позицию при выборе бесшовного WiFi. Самым заменяющим устройством в сети обычно выступает роутер и в случае с MikroTik его замена сопровождается огромным списком дополнительных задач, основная из которых — что сделать со старой сетью AC\N устройств, если новый роутер MikroTik c новым AX WiFi 6 и в нём нет поддержки AC\N устройств.

В прошивке RouterOS 7.13 и выше появляется прямая и обратная совместимость, были добавлены\удалены\обновлены пакеты:

• Пакет wifiwave2 — УДАЛЕН. Предназначался для устройств с поддержкой AX стандарта, актуален только до RouterOS 7.12.1.
• Пакет wifi-qcom-ac — для устройств MikroTik AC\N и их совместимостью с MikroTik AX;
• Пакет wifi-qcom это новое представление пакета wifiwave2 в RouterOS версии от 7.13, для устройств MikroTik AX;
• Пакет wireless — старый пакет CAPsMAN, который оставили для возможности настройки устройств, процессор которых отличный от ARM.

Для выбора нужно пакета RouterOS нужно сравнить устройство со списком:

• Новые устройства MikroTik AX должны быть с установленным пакетом wifi-qcom;
• MikroTik AC\N на базе процессора ARM должны быть с установленным пакетом wifi-qcom-ac. Если после обновления прошивки до версии RouterOS 7.13 и выше на устройстве установлен пакет wireless, то его следует удалить и после этого установить пакет wifi-qcom-ac;
• Устройства MikroTik AC\N на базе процессора MIPSBE не совместимы с новым пакетом wifi-qcom. Их настройка в RouterOS 7.13 и выше возможна только на пакете wireless;
• Устройства без WiFi модулей, к примеру MikroTik RB3011UiAS-RM, могут использовать любой пакет wifi-qcom или wireless или одновременно оба пакета.

Первым шагом для настройки CAPsMAN на MikroTik это обновление прошивки до версии RouterOS 7.12.1. На этапе обновления до версии 7.12.1 будет происходить подготовка для конвертации WiFi пакетов и дальше можно обновляться до версии RouterOS 7.13 и выше. Подобное «двойное» обновление нужно совершить на всех устройствах, не зависимо от стандарта WiFi. После обновления MikroTik стандарта AX или AC меню в Winbox может содержать два раздела и три пункта:

• WiFi — раздел c модулями MikroTik AX, тут также можно настраивать CAPsMAN для MikroTik AX;
• Wireless→CAPsMAN — обычный раздел CAPsMAN, без каких-либо обновлений;
• Wireless→Wireless — раздел c модулями MikroTik AC\N.

Для того, чтобы максимально изучить этот переход, будут рассмотрены две схемы:

1. Контроллер CAPsMAN(процессор ARM) с поддержкой AC\N устройств, на который нужно добавить MikroTik AX(процессор ARM64) ;
2. Настроенный CAPsMANдля MikroTik AX(процессор ARM64) устройств, в который нужно добавить MikroTik AC\N(процессор ARM).

Подключение MikroTik AX к CAPsMAN пакета wireless, общая бесшовная сеть

Первый пример схемы по настройке CAPsMAN на RouterOS 7.13 будет основан на поэтапном обновлении роутера MikroTik RB3011UiAS-RM, на котором уже работает CAPsMAN используя пакет wireless и в него подключены точки доступа MikroTik wAP. Т.е. в роутер MikroTik AC\N нужно добавить точку доступа MikroTik AX.

Визуальное представление меню CAPsMAN

Обновление прошивки до RouterOS 7.12.1

Настройка находится в System→Packages

После обновления ни каких изменений на MikroTik RB3011UiAS-RM не произошло и нужно продолжать обновлять прошивку на RouterOS 7.13 и выше.

Обновление прошивки до RouterOS 7.13.2

Настройка находится в System→Packages

После обновления автоматически добавился пакет Wireless а в меню добавился пункт WiFi, который предназначен для подключения устройств типа MikroTik AX. А старое меню с CAPsMAN теперь располагается по новому пути, Wireless→CAPsMAN.

Визуальное представление нового меню CAPsMAN

Как видно, прошлая настройка CAPsMAN для MikroTik AC\N успешно перенеслась и можно переходить к настройке CAPsMAN для MikroTik AX. Настройка в деталях не будет рассмотрена, т.к. она ни чем не отличается от настройки CAPsMAN на MikroTik AX. Стоит отменить, что в этой схеме между разными версиями CAPsMAN бесшовный WiFi работать не будет, т.к. 802.11r/k/v поддерживаются только пакетом wifi-qcom, а MikroTik wAP как раз попадает в список не поддерживаемых устройств. Другими словами на роутере MikroTik RB3011UiAS-RM будет две отдельные конфигурации CAPsMAN: для MikroTik N(раздел Wireless) и MikroTik AX\AC(раздел WiFi).

Выгрузка настроек CAPsMAN пакета wireless

/interface bridge
add admin-mac=CA:D7:EC:B6:EC:B2 auto-mac=no name=Bridge-LAN port-cost-mode=\
short
/interface wifi channel
add band=2ghz-ax disabled=no frequency=2412,2437,2462 name=2G
add band=5ghz-ax disabled=no name=5G skip-dfs-channels=10min-cac
/interface wifi datapath
add bridge=Bridge-LAN disabled=no name=Datapath
/interface wifi security
add authentication-types=wpa2-psk disabled=no ft=yes ft-over-ds=yes group-key-update=20m \
name=Security passphrase=10203040
/interface wifi configuration
add channel=2G datapath=Datapath disabled=no mode=ap name=2G security=\
Security ssid=nastrojka-mikrotik.ukr
add channel=5G country=Latvia datapath=Datapath disabled=no mode=ap name=5G \
security=Security ssid=nastrojka-mikrotik.ukr
/interface bridge port
add bridge=Bridge-LAN interface=ether1 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether2 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether3 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether4 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether5 internal-path-cost=10 path-cost=10
/interface wifi cap
set caps-man-addresses=127.0.0.1 enabled=yes
/interface wifi capsman
set enabled=yes interfaces="" package-path="" require-peer-certificate=no \
upgrade-policy=require-same-version
/interface wifi provisioning
add action=create-dynamic-enabled disabled=no master-configuration=2G \
name-format=2G-%I supported-bands=2ghz-ax
add action=create-dynamic-enabled disabled=no master-configuration=5G \
name-format=5G-%I supported-bands=5ghz-ax
/ip dhcp-client
add interface=Bridge-LAN
/system clock
set time-zone-name=Europe/Kiev
/system identity
set name=MikroTik-CAPsMAN
/system note
set show-at-login=no

Осталось только подключить MikroTik AX и процедуру по настройке совместимости между MikroTik AC\N и MikroTik AX можно считать решённой.

Подключение MikroTik AC к CAPsMAN на MikroTik AX, обратная совместимость

Одна из самых актуальных задач это настройка CAPsMAN между MikroTik AX и MikroTik AС\N. Основные особенности и отличия оборудования были рассмотрены в разделе Совместимость между MikroTik AX и AC, в выводе которого можно утверждать: MikroTik AX и MikroTik AС\N полностью совместимы для новых пакетов wifi-qcom и wifi-qcom-ac.

В примере будет рассмотрена схема, где котроллером бесшовного WiFi выступает MikroTik hAP ax3, к которому будет подключаться точка доступа MikroTik cAP aс.

Обновить прошивку на точке MikroTik AС

На точке доступа MikroTik cAP aс должен быть установлен пакет wifi-qcom-ac. Если после обновления прошивки на точке доступа установлен пакет wireless то:

• Пакет wireless нужно удалить через System→Packages→Uninstall;
• Скачать Extra packages с раздела Software для соответствующего типа CPU. В данном случае это ARM;
• Загрузить пакет wifi-qcom-ac во внутреннюю память MikroTik через Files→Download;
• Перезагрузить точку доступа.

После перезагрузки нужно проверить, чтобы на точке доступа список пакетов имел вид:

Создать CAPsMAN Channel для MikroTik AС

Добавить CAPsMAN Configuration для MikroTik AС

Добавить CAPsMAN provisioning для MikroTik AС

Проверить подключение точки MikroTik AС на CAPsMAN

Проверить подключение к CAPsMAN на точке MikroTik AС

В итоге получится WiFi сеть на базе новых пакетов wifi-qcom и wifi-qcom-ac, которая является бесшовной и всё управляется через CAPsMAN.

Настройка гостевого WiFi CAPsMAN в сети MikroTik AX

С обновлением линейки оборудования MikroTik AX потребность в гостевом WiFi 6 осталось актуальной, однако настройка новой версии гостевого WiFi в RouterOS v7 кардинально изменилась. Основным требованием к работе гостевого WiFi 6 на основе CAPsMAN это использование VLAN.

Гостевой WiFi — отдельная беспроводная сеть, которая имеет выход только в интернет. Применяется в частном и корпоративном сегменте для увеличения безопасности локальной сети путем отделения в отдельную, изолированную сеть.

Преимуществом использовании VLAN для гостевого WiFi 6 можно назвать снижение нагрузки с CAPsMAN. И с точки зрения архитектуры построения гостевого WiFi на VLAN, этот метод весьма распространённый и используется в оборудовании UniFi и Tplink Omada.

Недостатком настройки VLAN в CAPsMAN это обязательно наличие управляемых коммутаторов(L2-L3) между роутером MikroTik AX и точкой доступа WiFi 6. Это условие конечно же распространяется только на ту схему сети, где точка доступа WiFi 6 не подключается напрямую к роутеру MikroTik AX.

В качестве примера будет рассмотрена упрощённая WiFi 6 сеть на базе роутера MikroTik AX, в которому точка доступа WiFi 6 подключается непосредственно в порт Ethernet.

Рекомендованным подходом в настройке VLAN на оборудовании MikroTik это назначение VLAN ID на локальном Bridge.

Добавление гостевого VLAN

Настройка находится в Interfaces→VLAN

Включить VLAN в Bridge

Bridge-LAN будет воспринимать VLAN теги на своих интерфейсах.

Настройка находится в Bridge→Bridge→VLAN

Определить тегированные порты

Все LAN порты роутера будут отмечены как тегированные(trunk), а также тегированным нужно отметить и сам Bridge-LAN.

Настройка находится в Bridge→VLANs

Назначить IP для шлюза гостевого WiFi

Настройка находится в IP→Addresses

Настроить DHCP сервер для гостевого WiFi

В этом разделе будет запущен мастер настройки DHCP сервера, результатом которого будет полная настройка по выдаче сетевых настроек для клиентов гостевого WiFi.

Настройка находится в IP→DHCP Server

Включить DNS сервер для гостевого WiFi

Настройка находится в IP→DNS

• Allow Remote Requests = yes — роутер MikroTik будет обрабатывать все входящие DNS запросы.

Правила Firewall для гостевого WiFi

Для гостевой сети будет разрешено:

• Выход в интернет;
• Отправлять к роутеру MikroTik DNS запросы.

и запрещено все остальное.

Настройка находится в IP→Firewall→Filter Rules

Добавит NAT для гостевого WiFi

Настройка NAT позволяет трансформировать все локальные IP адреса в один единый интернет адрес. Это обязательное правило для работы интернета.

Настройка находится в IP→Firewall→NAT

Добавить Datapath для гостевого WiFi

Настройка находится в WiFi→Datapath

• Bridge = Bridge LAN;
• Client Isolation = yes — WiFi клиенты будут изолированы друг от друга;
• VLAN ID = 100 — тег, на котором работает гостевой MikroTik WiFi.

Добавить пароль для гостевого WiFi

Настройка находится в WiFi→Security

Настроить конфигурацию для гостевого WiFi

По аналогии с основной сетью в разделе Configuration будет собираться конфигурация для гостевого MikroTik WiFi из заранее подготовленных шаблонов.

Настройка находится в WiFi→Configuration

Обновить правила Provisioning для гостевого WiFi

В качестве второй, Slave Configurations, будет выбрана конфигурация Guest. Это создаст на точке доступа дополнительный виртуальный WiFi интерфейс для гостевого MikroTik WiFi. Действие нужно совершить для интерфейсов 2GHx AX и 5GHx AX.

Настройка находится в WiFi→Provisioning

Со стороны точки доступа WiFi 6 ни каких дополнительных настроек VLAN производить не нужно, гостевая сеть подхватится с CAPsMAN автоматически.

Выгрузка CAPsMAN wifi-qcom включая гостевую сеть WiFi 6

# 2024-01-28 17:09:11 by RouterOS 7.13.3
# software id = QC2A-0MC2
#
# model = C52iG-5HaxD2HaxD
# serial number = HE508JJ4XJS
/interface bridge
add admin-mac=CA:D7:EC:B6:EC:B2 auto-mac=no name=Bridge-LAN port-cost-mode=\
short vlan-filtering=yes
/interface vlan
add interface=Bridge-LAN name=Vlan-100 vlan-id=100
/interface wifi channel
add band=2ghz-ax disabled=no frequency=2412,2437,2462 name=2G
add band=5ghz-ax disabled=no name=5G
/interface wifi datapath
add bridge=Bridge-LAN disabled=no name=Datapath
add bridge=Bridge-LAN client-isolation=yes disabled=no name=Datapath-Guest \
vlan-id=100
/interface wifi security
add authentication-types=wpa2-psk disabled=no ft=yes ft-over-ds=yes \
group-key-update=20m name=Security passphrase=10203040
add authentication-types=wpa2-psk disabled=no ft=yes ft-over-ds=yes \
group-key-update=20m name=Security-Guest passphrase=10203040
/interface wifi configuration
add channel=2G datapath=Datapath disabled=no mode=ap name=2G security=\
Security ssid=nastrojka-mikrotik.ukr
add channel=5G country=Latvia datapath=Datapath disabled=no mode=ap name=5G \
security=Security ssid=nastrojka-mikrotik.ukr
add datapath=Datapath-Guest disabled=no name=Guest security=Security-Guest \
ssid=nastrojka-mikrotik.ukr-Guest
/ip pool
add name=Ip-Pool-Guest ranges=192.168.254.2-192.168.254.254
/ip dhcp-server
add address-pool=Ip-Pool-Guest interface=Vlan-100 name=DHCP-Guest
/interface bridge port
add bridge=Bridge-LAN interface=ether1 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether2 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether3 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether4 internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=ether5 internal-path-cost=10 path-cost=10
/interface bridge vlan
add bridge=Bridge-LAN tagged=ether1,ether2,ether3,ether4,ether5,Bridge-LAN \
vlan-ids=100
/interface wifi cap
set caps-man-addresses=127.0.0.1 enabled=yes slaves-datapath=Datapath
/interface wifi capsman
set enabled=yes interfaces="" package-path="" require-peer-certificate=no \
upgrade-policy=require-same-version
/interface wifi provisioning
add action=create-dynamic-enabled disabled=no master-configuration=2G \
name-format=2G-%I slave-configurations=Guest supported-bands=2ghz-ax
add action=create-dynamic-enabled disabled=no master-configuration=5G \
name-format=5G-%I slave-configurations=Guest supported-bands=5ghz-ax
/ip address
add address=192.168.254.1/24 interface=Vlan-100 network=192.168.254.0
/ip dhcp-client
add interface=Bridge-LAN
/ip dhcp-server network
add address=192.168.254.0/24 dns-server=192.168.254.1 gateway=192.168.254.1
/ip dns
set allow-remote-requests=yes
/ip firewall filter
add action=drop chain=forward dst-address=175.10.0.0/24 src-address=\
192.168.254.0/24
add action=accept chain=forward dst-address=!175.10.0.0/24 src-address=\
192.168.254.0/24
add action=accept chain=input dst-port=53 in-interface=Vlan-100 protocol=udp
add action=drop chain=forward in-interface=Vlan-100
add action=drop chain=input in-interface=Vlan-100
/ip firewall nat
add action=masquerade chain=srcnat out-interface=Bridge-LAN src-address=\
192.168.254.0/24
/system clock
set time-zone-name=Europe/Kiev
/system identity
set name=MikroTik-CAPsMAN
/system note
set show-at-login=no

CAPsMAN — настройка CAP VLAN, пример для пакета wifi-qcom-ac

Текущая схема состоит из роутера MikroTik hAP ax2, на котором настроен CAPsMAN(пакет wifi-qcom) с гостевой сетью для устройств MikroTik AX. При попытке подключить устройство MikroTik cAP AC XL(пакет wifi-qcom-ac), будет выводиться ошибка:

vlan-id configured but interface does not support assigning vlans

и гостевая конфигурация на точку доступа распространяться не будет. Чтобы исправить ошибку и правильно настроить гостевую сеть для пакета wifi-qcom-ac нужно обновить как конфигурацию CAPsMAN так и точки доступа.

Обновление CAPsMAN для гостевой сети пакета wifi-qcom-ac

Со стороны CAPsMAN нужно добавить новую конфигурацию(Guest-AC), которая будет абсолютной копией конфигурации(Guest) гостевой сети для устройств MikroTik AX, за исключением настройки Datapath. А именно нужно исключить VLAN ID из Datapath. Исходная настройка имела вид:

Настройка находится в WiFi→Datapath

В которой нужно убрать VLAD ID, как на примере:

Полученную конфигурацию Guest-AC нужно использовать как Slave Configuration в настройках CAPsMAN Provisioning.

Выгрузка настроек CAPsMAN с поддержкой CAP VLAN пакета wifi-qcom-ac

# 2024-06-13 08:50:42 by RouterOS 7.15.1
# software id = QC2A-0MC2
#
# model = C52iG-5HaxD2HaxD
# serial number = HE508JJ4XJS
/interface bridge
add admin-mac=46:C6:C2:80:80:39 auto-mac=no name=Bridge-LAN vlan-filtering=\
yes
/interface vlan
add interface=Bridge-LAN name=Vlan-100 vlan-id=100
/interface wifi channel
add band=2ghz-n disabled=no name=2G-N
add band=5ghz-ac disabled=no name=5G-AC skip-dfs-channels=10min-cac
/interface wifi datapath
add bridge=Bridge-LAN disabled=no name=Datapath
add bridge=Bridge-LAN client-isolation=yes disabled=no name=Datapath-Guest-AC
/interface wifi security
add authentication-types=wpa2-psk disabled=no ft=yes ft-over-ds=yes \
group-key-update=20m name=Security
/interface wifi configuration
add channel=2G-N datapath=Datapath disabled=no mode=ap name=2G security=\
Security ssid=nastrojka-mikrotik.ukr
add datapath=Datapath-Guest-AC disabled=no mode=ap name=Guest-AC security=\
Security ssid=nastrojka-mikrotik.ukr-Guest
add channel=5G-AC datapath=Datapath disabled=no mode=ap name=5G security=\
Security ssid=nastrojka-mikrotik.ukr
/interface bridge port
add bridge=Bridge-LAN interface=ether3
add bridge=Bridge-LAN interface=ether1
add bridge=Bridge-LAN interface=ether2
add bridge=Bridge-LAN interface=ether4
add bridge=Bridge-LAN interface=ether5
/interface bridge vlan
add bridge=Bridge-LAN tagged=Bridge-LAN,ether3 vlan-ids=100
/interface wifi capsman
set enabled=yes package-path="" require-peer-certificate=no upgrade-policy=\
require-same-version
/interface wifi provisioning
add action=create-dynamic-enabled disabled=no master-configuration=2G \
name-format=2G-%I slave-configurations=Guest-AC supported-bands=2ghz-n
add action=create-dynamic-enabled disabled=no master-configuration=5G \
name-format=5G-%I slave-configurations=Guest-AC supported-bands=5ghz-ac

Гостевая сеть CAPsMAN пакета wifi-qcom-ac для MikroTik AC

На точке доступа будет использоваться подход, который ранее не применялся, но приобрёл актуальность в задаче настройки гостевой сети в CAPsMAN для пакета wifi-qcom-ac.

Создать статические wifi интерфейсы для гостевой сети

Значение Name можно выбрать произвольное, а в Master указать соответствующие wifi интерфейсы для 2G и 5G.

Настройка находится в WiFi→ WiFi

Включить VLAN filtering на Bridge интерфейсе

Добавить гостевые wifi интерфейсы в Bridge и указать VLAN ID

Настройка находится в Bridge→ Bridge→VLAN

Настроить tagged и untagged порты

В качестве тегированного порта следует выбрать порт, на который приходит тег VLAN гостевой сети, в данном случае это ether1.

Настройка находится в Bridge→ VLANs

Использовать статические интерфейсы как slave

Созданные ранее статические интерфейсы wifi22 и wifi12 будут использоваться CAPsMAN как гостевые.

Настройка находится в WiFi→ WiFi→CAP

Со стороны CAPsMAN устройство с пакетом wifi-qcom-ac будет выглядеть так:

А на точке доступа с MikroTik cAP AC XL(пакет wifi-qcom-ac) wifi интерфейсы отображаются так:

Выгрузка настроек точки доступа MikroTik AC на пакете wifi-qcom-ac

# 2024-06-13 08:51:19 by RouterOS 7.15.1
# software id = UZGG-MN1S
#
# model = RBcAPGi-5acD2nD
# serial number = HEN08VAE7BH
/interface bridge
add admin-mac=D2:E0:4D:D6:1F:93 auto-mac=no ingress-filtering=no name=\
Bridge-LAN port-cost-mode=short vlan-filtering=yes
/interface wifi datapath
add bridge=Bridge-LAN disabled=no name=Datapath
/interface wifi
# managed by CAPsMAN
# mode: AP, SSID: nastrojka-mikrotik.ukr, channel: 2412/n/Ce
set [ find default-name=wifi1 ] configuration.manager=capsman .mode=ap \
datapath=Datapath disabled=no
# managed by CAPsMAN
# mode: AP, SSID: nastrojka-mikrotik.ukr, channel: 5500/ac/Ceee
set [ find default-name=wifi2 ] configuration.manager=capsman .mode=ap \
datapath=Datapath disabled=no
# managed by CAPsMAN
# mode: AP, SSID: nastrojka-mikrotik.ukr-Guest
add configuration.mode=ap disabled=no mac-address=4A:A9:8A:F2:9A:D0 \
master-interface=wifi1 name=wifi12
add configuration.mode=ap disabled=no mac-address=4A:A9:8A:F2:9A:D1 \
master-interface=wifi2 name=wifi22
/interface bridge port
add bridge=Bridge-LAN ingress-filtering=no interface=ether1 \
internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN ingress-filtering=no interface=ether2 \
internal-path-cost=10 path-cost=10
add bridge=Bridge-LAN interface=wifi12 pvid=100
add bridge=Bridge-LAN interface=wifi22 pvid=100
/interface bridge vlan
add bridge=Bridge-LAN tagged=ether1 untagged=wifi12,wifi22 vlan-ids=100
/interface wifi cap
set discovery-interfaces=Bridge-LAN enabled=yes slaves-static=yes
/ip dhcp-client
add interface=Bridge-LAN
