Настройка WiFiWave2 в режиме CAPsMAN

Краткое описание: инструкция по настройке “бесшовного” WiFi6 в новом пакете MikroTik WiFiWave2 под управлением CAPsMAN. Будет рассмотрена настройка таких устройств как: MikroTik hAP ax2, MikroTik hAP ax3 и MikroTik cAP ax.

Настройка WiFiWave2 в режиме CAPsMAN

Настройка WiFiWave в режиме CAPsMAN
Полная конфигурация AX роутера
Подключение cAP AX к CAPsMAN
Полная конфигурация cAP AX
Задать вопрос по настройке MikroTik

В инструкции обнаружены многочисленные неточности и опечатки, поэтому данная инструкция не рекомендована к применению.

Настройка WiFiWave2 в режиме CAPsMAN

Настройка контроллера CAPsMAN в новой версии WiFiWave2 будет производиться на центральном роутере MikroTik hAP ax2, прошивка которого обновлена до RouterOS v. 7.10.2. Роутер MikroTik hAP ax2 находится в базовой конфигурации и вместе в настройками WiFiWave2 конфигурация будет выгружена в текстовый вид в конце текущего раздела.

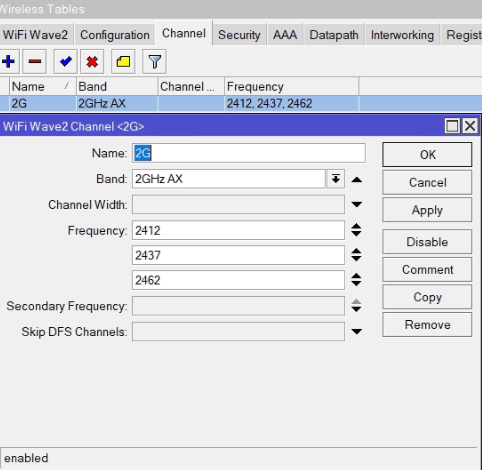

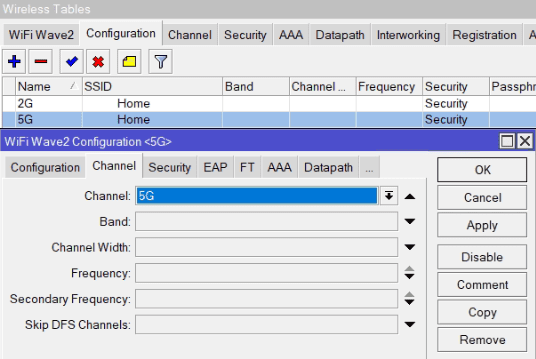

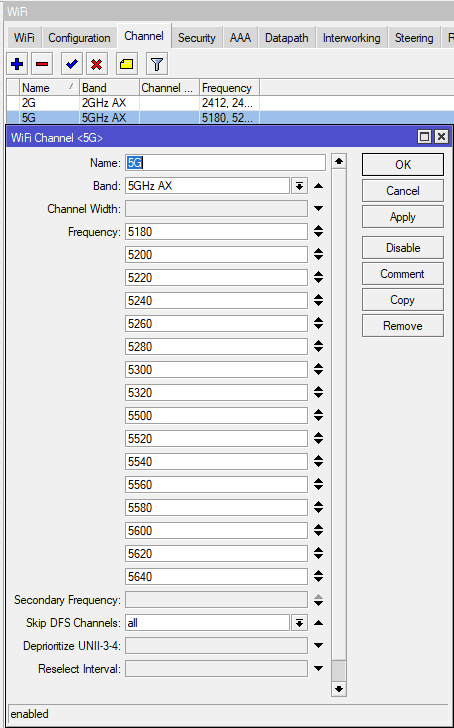

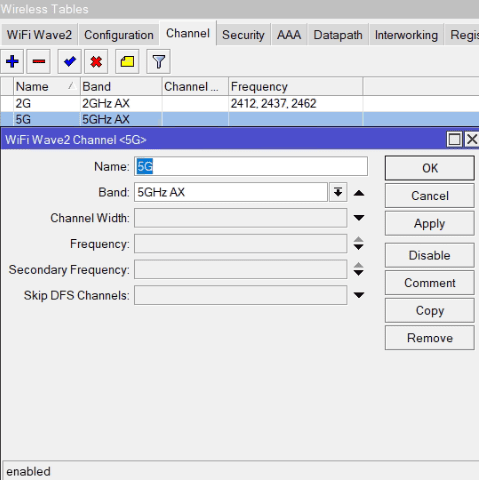

Определение частотных каналов WiFiWave2

Band – версия WiFi стандарта(A, N, AX и тд);
Channel Width – ширина канала;
Frequency – список частотных каналов. В примере перечислены непересекающиеся каналы 1(2412), 6(2437) и 11(2462), только эти значение будет выбраны точками доступа WiFi. Такой подход обеспечит максимальную производительность на частоте 2G. Для 5G рекомендуется оставить параметр Frequency пустым.

Настройка находится в WiFiWave2→Channel

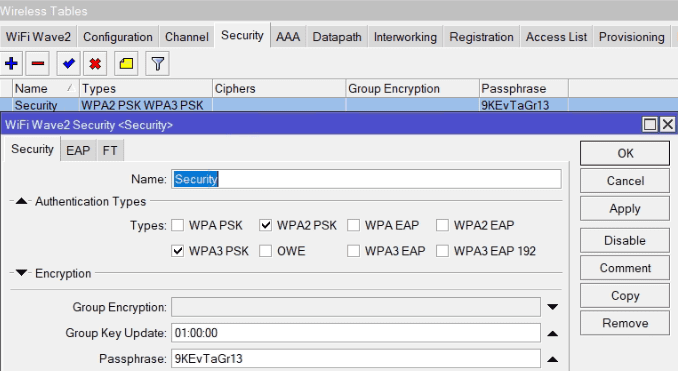

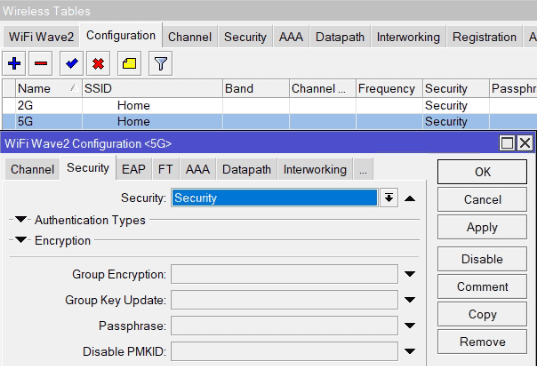

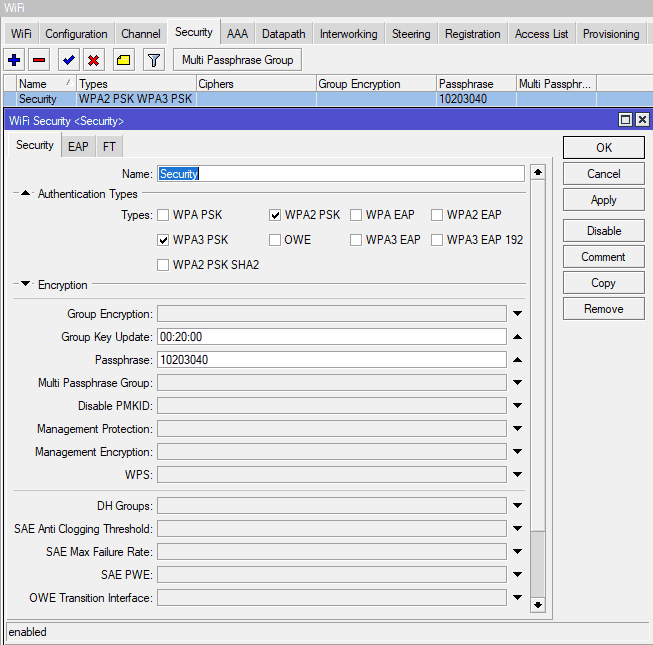

Настройка пароля WiFiWave2

В отличие от 128-битного шифрования WPA2, в WPA3 используется 192-битное шифрование.

Настройка находится в WiFiWave2→Security

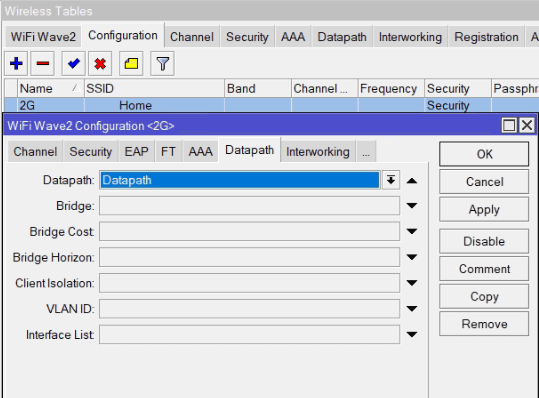

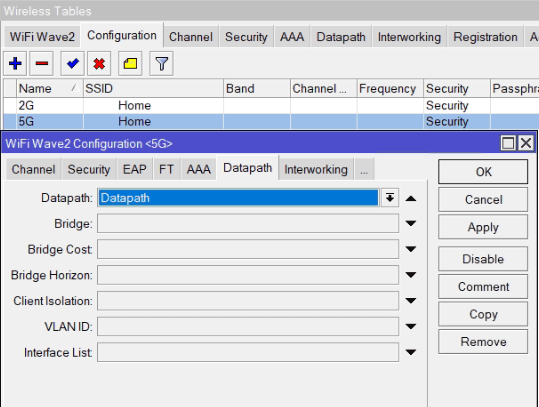

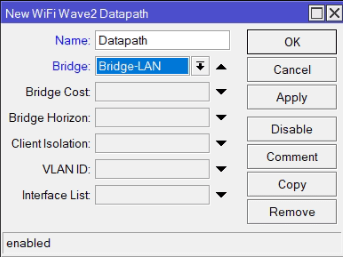

Настройка Datapath

Весь трафик будет заворачивать в локальный Bridge.

Настройка находится в WiFiWave2→Datapath

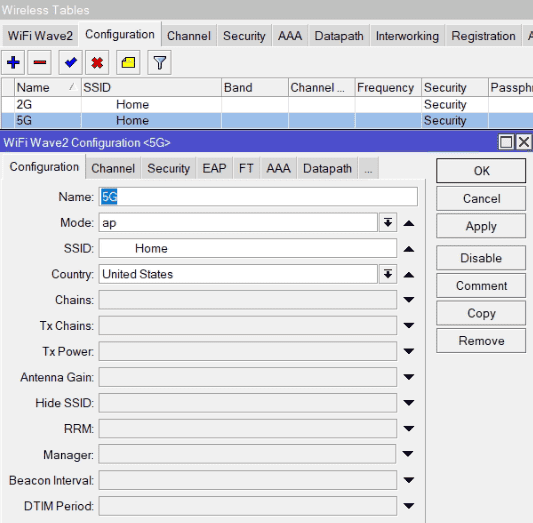

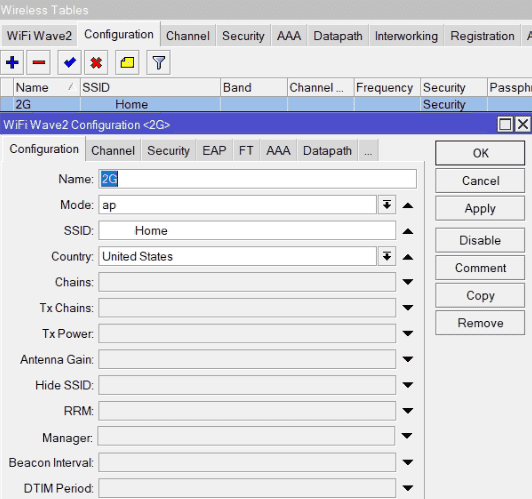

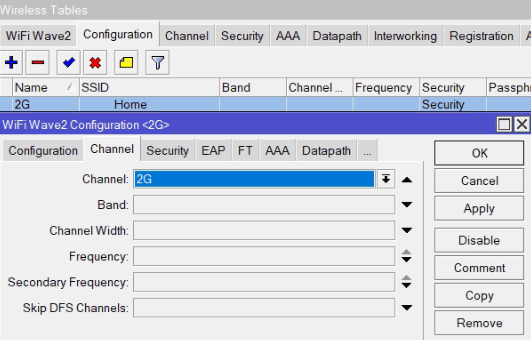

Настройка WiFiWave2 Configuration

Manager = capsman – управлять настройкой WiFi будет контроллер CAPsMAN.

Настройка находится в WiFiWave2→Configuration

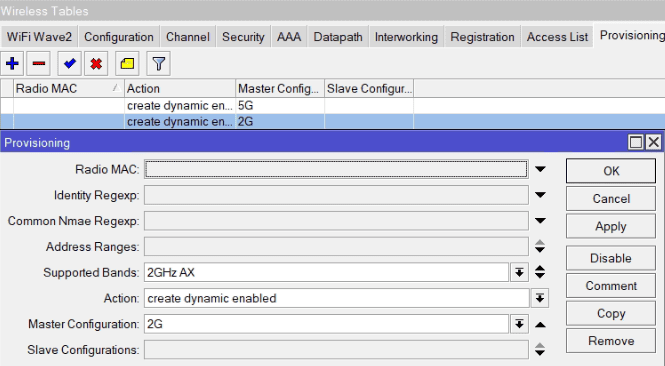

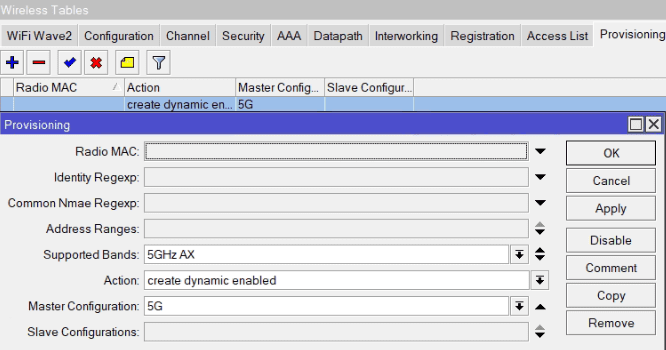

Настройка WiFiWave2 Provisioning

Настройка находится в WiFiWave2→Provisioning

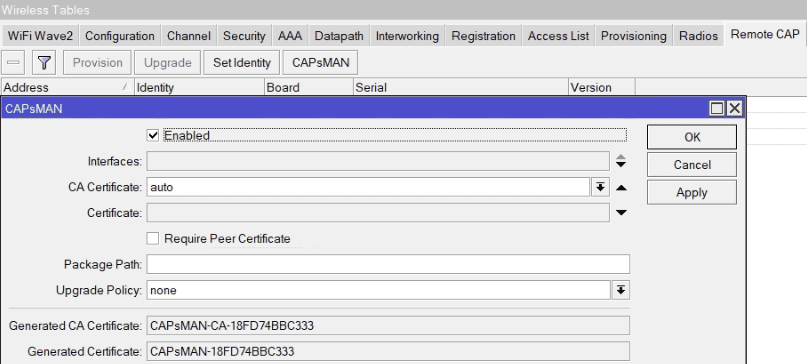

Включить CAPsMAN в WiFiWave2

Настройка находится в WiFiWave2→Remote CAP→CAPsMAN

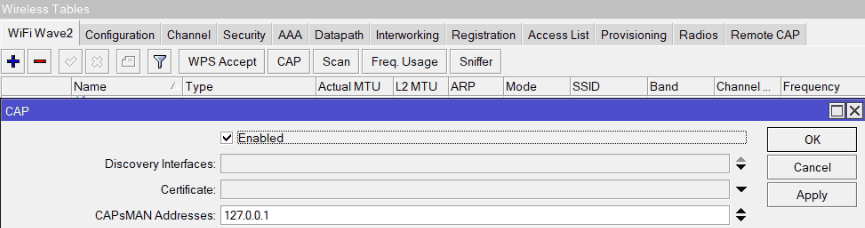

Подключить роутер к CAPsMAN в WiFiWave2

Так как контроллер CAPsMAN располагается на том же устройстве, что и WiFi модули, то в качестве CAPsMAN Addresses следует указать 127.0.0.1

Настройка находится в WiFiWave2→WiFiWave2→CAP

Полная выгрузка конфигурации роутера с WiFiWave2

Показать конфигурацию

# 2023-07-13 15:24:53 by RouterOS 7.10.2
# software id = JH1L-J6NQ
#
# model = C52iG-5HaxD2HaxD
# serial number = HD7085PVKF7
/interface bridge
add admin-mac=18:FD:74:BB:C3:34 auto-mac=no comment=defconf name=bridge
/interface wifiwave2
# managed by CAPsMAN
# mode: AP, SSID: Home, channel: 5220/ax/eeCe
set [ find default-name=wifi1 ] configuration.manager=capsman .mode=ap \
datapath.bridge=bridge disabled=no
# managed by CAPsMAN
# mode: AP, SSID: Home, channel: 2462/ax/eC
set [ find default-name=wifi2 ] configuration.manager=capsman .mode=ap \
datapath.bridge=bridge disabled=no
/interface ethernet
set [ find default-name=ether1 ] mac-address=18:FD:74:A5:3E:A7
/interface list
add comment=defconf name=WAN
add comment=defconf name=LAN
/interface wifiwave2 channel
add band=2ghz-ax disabled=no frequency=2412,2437,2462 name=2G
add band=5ghz-ax disabled=no name=5G
/interface wifiwave2 security
add authentication-types=wpa2-psk,wpa3-psk disabled=no group-key-update=1h \
name=Security
/interface wifiwave2 configuration
add channel=5G country="United States" disabled=no mode=ap name=5G security=\
Security ssid=Home
add channel=2G country="United States" disabled=no mode=ap name=2G security=\
Security ssid=Home
/ip pool
add name=dhcp ranges=192.168.55.100-192.168.55.254
/ip dhcp-server
add address-pool=dhcp interface=bridge lease-time=8h name=defconf
/port
set 0 name=serial0
/interface bridge port
add bridge=bridge comment=defconf interface=ether2
add bridge=bridge comment=defconf interface=ether3
add bridge=bridge comment=defconf interface=ether4
add bridge=bridge comment=defconf interface=ether5
/ip neighbor discovery-settings
set discover-interface-list=LAN
/ipv6 settings
set max-neighbor-entries=15360
/interface list member
add comment=defconf interface=bridge list=LAN
add comment=defconf interface=ether1 list=WAN
/interface wifiwave2 cap
set caps-man-addresses=127.0.0.1 enabled=yes
/interface wifiwave2 capsman
set ca-certificate=auto enabled=yes package-path="" require-peer-certificate=\
no upgrade-policy=none
/interface wifiwave2 provisioning
add action=create-dynamic-enabled disabled=no master-configuration=5G-GW \
radio-mac=18:FD:74:BB:C3:38 supported-bands=5ghz-ax
add action=create-dynamic-enabled disabled=no master-configuration=2G-GW \
radio-mac=18:FD:74:BB:C3:39 supported-bands=2ghz-ax
add action=create-dynamic-enabled disabled=no master-configuration=5G \
supported-bands=5ghz-ax
add action=create-dynamic-enabled disabled=no master-configuration=2G \
supported-bands=2ghz-ax
/ip address
add address=192.168.55.1/24 comment=defconf interface=bridge network=\
192.168.55.0
/ip dhcp-client
add comment=defconf interface=ether1
/ip dhcp-server network
add address=192.168.55.0/24 caps-manager=192.168.88.1 comment=defconf \
dns-server=192.168.55.1 gateway=192.168.55.1 netmask=24
/ip dns
set allow-remote-requests=yes
/ip dns static
add address=192.168.55.1 comment=defconf name=router.lan
/ip firewall filter
add action=accept chain=input comment=\
"defconf: accept established,related,untracked" connection-state=\
established,related,untracked
add action=drop chain=input comment="defconf: drop invalid" connection-state=\
invalid
add action=accept chain=input comment="defconf: accept ICMP" protocol=icmp
add action=accept chain=input comment=\
"defconf: accept to local loopback (for CAPsMAN)" dst-address=127.0.0.1
add action=drop chain=input comment="defconf: drop all not coming from LAN" \
in-interface-list=!LAN
add action=accept chain=forward comment="defconf: accept in ipsec policy" \
ipsec-policy=in,ipsec
add action=accept chain=forward comment="defconf: accept out ipsec policy" \
ipsec-policy=out,ipsec
add action=fasttrack-connection chain=forward comment="defconf: fasttrack" \
connection-state=established,related hw-offload=yes
add action=accept chain=forward comment=\
"defconf: accept established,related, untracked" connection-state=\
established,related,untracked
add action=drop chain=forward comment="defconf: drop invalid" \
connection-state=invalid
add action=drop chain=forward comment=\
"defconf: drop all from WAN not DSTNATed" connection-nat-state=!dstnat \
connection-state=new in-interface-list=WAN
/ip firewall nat
add action=masquerade chain=srcnat comment="defconf: masquerade" \
ipsec-policy=out,none out-interface-list=WAN
# pppoe-out1 not ready
add action=dst-nat chain=dstnat dst-port=37777 in-interface=pppoe-out1 \
protocol=tcp to-addresses=192.168.88.88
/ipv6 firewall address-list
add address=::/128 comment="defconf: unspecified address" list=bad_ipv6
add address=::1/128 comment="defconf: lo" list=bad_ipv6
add address=fec0::/10 comment="defconf: site-local" list=bad_ipv6
add address=::ffff:0.0.0.0/96 comment="defconf: ipv4-mapped" list=bad_ipv6
add address=::/96 comment="defconf: ipv4 compat" list=bad_ipv6
add address=100::/64 comment="defconf: discard only " list=bad_ipv6
add address=2001:db8::/32 comment="defconf: documentation" list=bad_ipv6
add address=2001:10::/28 comment="defconf: ORCHID" list=bad_ipv6
add address=3ffe::/16 comment="defconf: 6bone" list=bad_ipv6
/ipv6 firewall filter
add action=accept chain=input comment=\
"defconf: accept established,related,untracked" connection-state=\
established,related,untracked
add action=drop chain=input comment="defconf: drop invalid" connection-state=\
invalid
add action=accept chain=input comment="defconf: accept ICMPv6" protocol=\
icmpv6
add action=accept chain=input comment="defconf: accept UDP traceroute" port=\
33434-33534 protocol=udp
add action=accept chain=input comment=\
"defconf: accept DHCPv6-Client prefix delegation." dst-port=546 protocol=\
udp src-address=fe80::/10
add action=accept chain=input comment="defconf: accept IKE" dst-port=500,4500 \
protocol=udp
add action=accept chain=input comment="defconf: accept ipsec AH" protocol=\
ipsec-ah
add action=accept chain=input comment="defconf: accept ipsec ESP" protocol=\
ipsec-esp
add action=accept chain=input comment=\
"defconf: accept all that matches ipsec policy" ipsec-policy=in,ipsec
add action=drop chain=input comment=\
"defconf: drop everything else not coming from LAN" in-interface-list=\
!LAN
add action=accept chain=forward comment=\
"defconf: accept established,related,untracked" connection-state=\
established,related,untracked
add action=drop chain=forward comment="defconf: drop invalid" \
connection-state=invalid
add action=drop chain=forward comment=\
"defconf: drop packets with bad src ipv6" src-address-list=bad_ipv6
add action=drop chain=forward comment=\
"defconf: drop packets with bad dst ipv6" dst-address-list=bad_ipv6
add action=drop chain=forward comment="defconf: rfc4890 drop hop-limit=1" \
hop-limit=equal:1 protocol=icmpv6
add action=accept chain=forward comment="defconf: accept ICMPv6" protocol=\
icmpv6
add action=accept chain=forward comment="defconf: accept HIP" protocol=139
add action=accept chain=forward comment="defconf: accept IKE" dst-port=\
500,4500 protocol=udp
add action=accept chain=forward comment="defconf: accept ipsec AH" protocol=\
ipsec-ah
add action=accept chain=forward comment="defconf: accept ipsec ESP" protocol=\
ipsec-esp
add action=accept chain=forward comment=\
"defconf: accept all that matches ipsec policy" ipsec-policy=in,ipsec
add action=drop chain=forward comment=\
"defconf: drop everything else not coming from LAN" in-interface-list=\
!LAN
/system clock
set time-zone-name=Europe/Kiev
/system identity
set name=MikroTik-GW
/system note
set show-at-login=no
/tool mac-server
set allowed-interface-list=LAN
/tool mac-server mac-winbox
set allowed-interface-list=LAN

Подключение MikroTik cAP ax к CAPsMAN на WiFiWave2

В качестве точки доступа будут использоваться MikroTik cAP ax. Общая задача звучит так:

Точка доступа должна загружать настройки WiFi с контроллера CAPsMAN;
Все Ethernet порты должны типа LAN.

Сброс настроек на точке доступа

Настройка находится в System→Reset Configuration

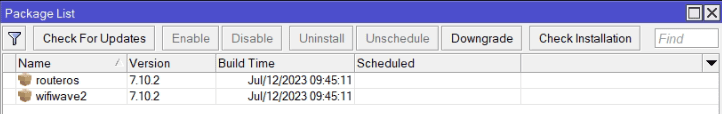

Обновление прошивки

Настройка находится в System→Pacages→Check For Updates

Создание Bridge на точке доступа

Параметр Admin. MAC Address следует скопировать с параметра MAC Address и если точка доступа в сети не одна, необходимо контролировать его уникальность.

Настройка находится в Bridge→Bridge

Добавление портов в Bridge для точки доступа

В Bridge нужно добавить все Ethernet порты.

Настройка находится в Bridge→Ports

Настройка идентификатора для точки доступа

Для того, чтобы в списке устройств можно было отличить одно устройство от другого, рекомендуется использовать идентификаторы. Точки доступа можно наделять общим идентификатором по принадлежности к помещению или типу устройств.

Настройка находится в System→Identity

Настройка DHCP client на точке доступа

Настройка находится в IP→DCHP client

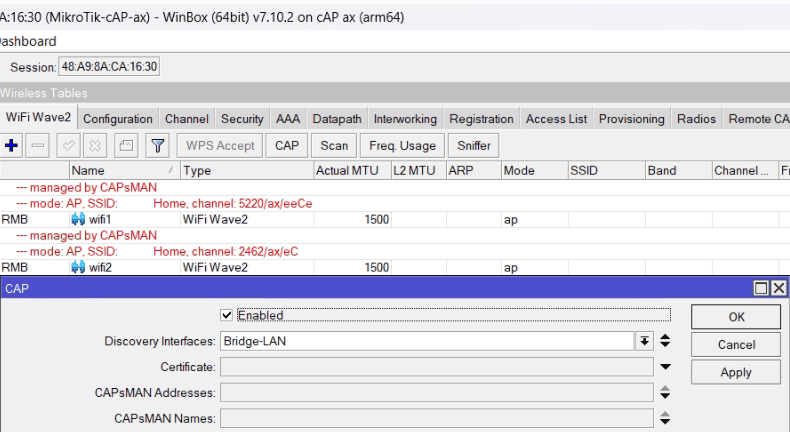

Подключиться к CAPsMAN

Настройка находится в WiFiWave2→WiFiWave2→CAP

Использовать CAPsMAN Manager

Настройка находится в WiFiWave2→WiFiWave2

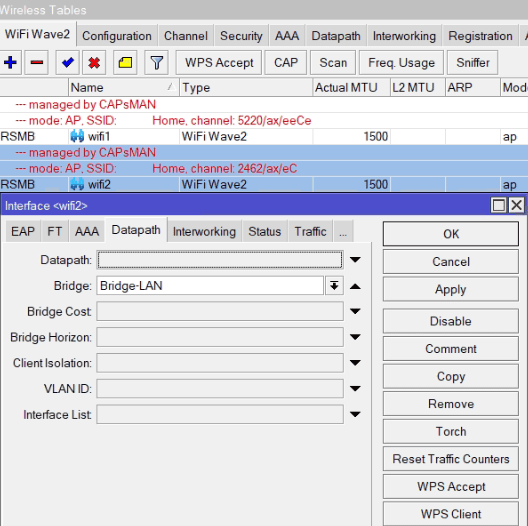

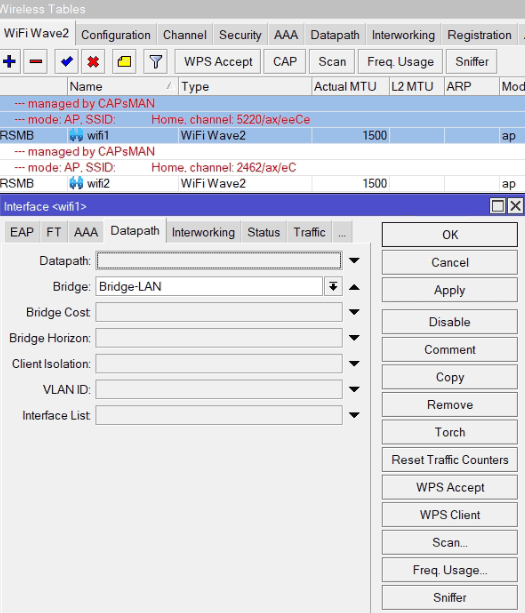

Использовать Local Forwarding

Для использовании опции local forwarding на точке доступа нужно в настройках каждого радиомодуля(wifi1 и wifi2) выбрать локальный Bridge.

Настройка находится в WiFiWave2→WiFiWave2

Добавление точки доступа в список допустимых устройств

Эта новая опция в RouterOS v.7, когда точке доступа нужно дополнительное разрешение на подключение к CAPsMAN. При первом подключении к CAPsMAN, все интерфейсы точки доступа выключены, нужно их выделить а активировать через Provision. Действия совершая со стороны контроллера CAPsMAN, т.е. на основном роутере.

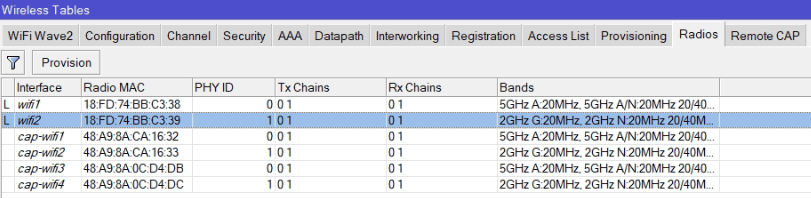

Настройка находится в WiFiWave2→Radio→Provision

Полная выгрузка конфигурации AX точки доступа

# 2023-07-13 15:26:26 by RouterOS 7.10.2
# software id = D78K-RS7N
#
# model = cAPGi-5HaxD2HaxD
# serial number = HEG08PW6WBW
/interface bridge
add admin-mac=CA:D7:EC:B6:EC:B2 auto-mac=no name=Bridge-LAN
/interface wifiwave2
# managed by CAPsMAN
# mode: AP, SSID: Home, channel: 5220/ax/eeCe
set [ find default-name=wifi1 ] configuration.manager=capsman .mode=ap \
datapath.bridge=Bridge-LAN disabled=no
# managed by CAPsMAN
# mode: AP, SSID: Home, channel: 2462/ax/eC
set [ find default-name=wifi2 ] configuration.manager=capsman .mode=ap \
datapath.bridge=Bridge-LAN disabled=no
/interface bridge port
add bridge=Bridge-LAN interface=ether1
add bridge=Bridge-LAN interface=ether2
/interface wifiwave2 cap
set discovery-interfaces=Bridge-LAN enabled=yes
/ip dhcp-client
add interface=Bridge-LAN
/system clock
set time-zone-name=Europe/Kiev
/system identity
set name=MikroTik-cAP-ax
/system note
set show-at-login=no

Есть вопросы или предложения по настройке WiFiWave2 в режиме CAPsMAN? Активно предлагай свой вариант настройки! Оставить комментарий →

CAPsMAN WiFi

10 комментариев к статье “Настройка WiFiWave2 в режиме CAPsMAN, WiFi6 в MikroTik”

Евгений:

31.07.2023 в 12:49

Сделал все как по инструкции, но на CAPsMan контроллере не запускаются WIFI интерфейсы (State: disabled).

Ответить
1. adminse:

  31.07.2023 в 14:53

  нужно выполнить команду provision WiFiWave2→Radio→Provision(это описано в инструкции) или у вас не работает после этого действия?

  Ответить
  1. Евгений:

    31.07.2023 в 17:24

    Заработало после того как я настроил Manager не в конфигурации, а непосредственно в настройках интерфейса.
    До этого при нажатии на Provision ничего не происходило и интерфейсы были в выключенном состоянии.

    Ответить
    1. adminse:

      31.07.2023 в 20:25

      Всё верно, рассмотренный в инструкции пример не рабочий и требует правки

      Ответить
  2. torik:

    23.09.2023 в 15:14

    Здравствуйте. Настроил все как тут описано. Но после выполнения данной команды интерфейс удаляется и создается снова но уже без CAPsMan. Подскажите что я делаю не так?

    Ответить
2. RivneNeverSleep:

  31.07.2023 в 20:47

  Дякую автору за статтю. Доповню
  Можливо комусь допоможе, бо у мене теж точки не підхватують налаштуваннь і неактивні, хоча в ЛОГові пише що читає налаштування з контролера – потрібно в налаштуванні вайфай адаптерів вказати конфігурейшн менеджер – капсмен ор локал
  #set configuration.manager= on the WifiWave2 interface that should act as CAP
  /interface/wifiwave2/set wifi1,wifi2 configuration.manager=capsman-or-local, без цього точки не підхоплюють нгалаштуваннь з конролера.

  Ответить
  1. adminse:

    31.07.2023 в 21:28

    Спасибо за важную поправку, она уже взята в работу на исправление

    Ответить
Антон:

19.08.2023 в 13:14

можно пожалуйста ещё настройку автопереключения клиента на самый сильный сигнал из доступных в пределах сети описать?

Ответить
Юрій:

19.08.2023 в 20:52

Чи налаштовував хтось capsman wifiwave2 з 2-ма чи більше vlan. Щоб vlan 10 була робоча мережа, а vlan 20 гостьова. Capsman сервером вистуапає hap ax3, а в якості точки доступа hap ax2. З інтерфейсами wifiwave2 з hap ax3 все ок vlan працюють, а з віддаленою точкою не виходить. Інтерфейси динамічно не добавляються в брідж.

Ответить
1. Віталій:

  10.09.2023 в 18:58

  У мене все працює згідно за цією інструкцією

  Ответить

Инструкции по настройке MikroTik

Настройка WiFiWave2 в режиме CAPsMAN, WiFi6 в MikroTik

Настройка WiFiWave2 в режиме CAPsMAN

Настройка WiFiWave2 в режиме CAPsMAN

Определение частотных каналов WiFiWave2

Настройка пароля WiFiWave2

Настройка Datapath

Настройка WiFiWave2 Configuration

Настройка WiFiWave2 Provisioning

Включить CAPsMAN в WiFiWave2

Подключить роутер к CAPsMAN в WiFiWave2

Полная выгрузка конфигурации роутера с WiFiWave2

Подключение MikroTik cAP ax к CAPsMAN на WiFiWave2

Сброс настроек на точке доступа

Обновление прошивки

Создание Bridge на точке доступа

Добавление портов в Bridge для точки доступа

Настройка идентификатора для точки доступа

Настройка DHCP client на точке доступа

Подключиться к CAPsMAN

Использовать CAPsMAN Manager

Использовать Local Forwarding

Добавление точки доступа в список допустимых устройств

Полная выгрузка конфигурации AX точки доступа

adminse

10 комментариев к статье “Настройка WiFiWave2 в режиме CAPsMAN, WiFi6 в MikroTik”

Добавить комментарий Отменить ответ

Нужно обсудить настройку MikroTik?

Поддержка и настройка MikroTik

Обратная связь
